Çift Profil Portatif Alüminyum Köprü Vinçler (1Ton-1,5 Ton)

SCHILING

Çift profilli taşıma askı ray sistemi
Taşıma kapasitesi 8 metrede 1500 kg
Üç farklı boyda maksimum 4,4 metre yükseklik
Aluminyum malzemesiyle hafif, kolay taşınabilir.
Taşıycı profil iki veya daha fazla parçadan oluşabilir
Tek kişi tarafından kurulup sökülebilir, taşınabilir
Her türlü arazi ve şantiye şartlarına göre ayarlanabilir
İş güvenliği kriterlerini maksimum seviyede karşılar
Dört parçadan oluşur. Her parçayı bir kişi taşıyabilir
Yüksek Alman kalitesiyle dayanıklı ve uzun ömürlü yapı
Türkiye garanti hizmetleri ve yedek parça desteği

Çift Taşıyıcı Profilli Aluminyum Köprü Vinç:

8 metre genişlikte 1500 kg taşıma kapasitesi
Maksimum yükseklik 4440 mm
Taşıyıcı profil iki veya daha fazla parçadan oluşabilir
En ağır parçası 75 kg (8 metrelik tek parça taşıyıcı profil)
Taşıyıcı profil ebadı 220 x 60mm ( 8 metrede)
Taşıyıcı ayaklar ikiye katlanarak hacmi küçülür.
Taşıyıcı profil üzerindeki kedi sevkiyata dahildir
Zincirli veya elektrikli calaskal opsiyonel olarak sunulur

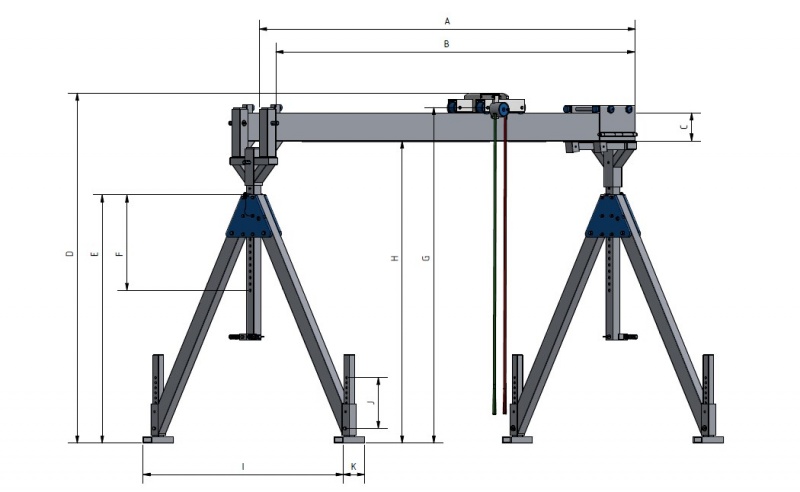

Aluminyum Köprü Vinç Teknik Tablo

Model No	Kapasite	Genişlik	Şarjo Askı Pim Yüksekliği		Profil Üstü Yükseklik		Taşıyıcı Ayak		Ağırlık
			Maks	Min	Maks	Min	Genişlik	Yükseklik	Ağırlık
#	kg	mm (A)	mm (G)		mm (D)		mm (I)	mm (E)	kg
Küçük	Kedi askı (şarjo) pimi maksimum yükseklik 283 cm
151 1040	1.000	4100	2830	1730	2920	1820	1300	1160	156
151 1050	1.000	5100	2830	1730	2920	1820	1300	1160	180
151 1060	1.000	6100	2830	1730	2920	1820	1300	1160	208
151 1070	1.000	7100	2830	1730	2920	1820	1300	1160	226
151 1080	1.000	8100	2830	1730	2920	1820	1300	1160	244
151 1540	1.500	4100	2830	1730	2920	1820	1300	1160	156
151 1550	1.500	5100	2830	1730	2920	1820	1300	1160	180
151 1560	1.500	6100	2830	1730	2920	1820	1300	1160	208
151 1570	1.500	7100	2830	1730	2920	1820	1300	1160	226
151 1580	1.500	8100	2830	1730	2920	1820	1300	1160	244
Orta	Kedi askı (şarjo) pimi maksimum yükseklik 357 cm
152 1040	1.000	4100	3570	2150	3660	2240	1740	1540	162
152 1050	1.000	5100	3570	2150	3660	2240	1740	1540	186
152 1060	1.000	6100	3570	2150	3660	2240	1740	1540	214
152 1070	1.000	7100	3570	2150	3660	2240	1740	1540	232
152 1080	1.000	8100	3570	2150	3660	2240	1740	1540	250
152 1540	1.500	4100	3570	2150	3660	2240	1740	1540	162
152 1550	1.500	5100	3570	2150	3660	2240	1740	1540	186
152 1560	1.500	6100	3570	2150	3660	2240	1740	1540	214
152 1570	1.500	7100	3570	2150	3660	2240	1740	1540	232
152 1580	1.500	8100	3570	2150	3660	2240	1740	1540	250
Yüksek	Kedi askı (şarjo) pimi maksimum yükseklik 435 cm
153 1040	1.000	4100	4350	2650	4440	2740	2240	1970	208
153 1050	1.000	5100	4350	2650	4440	2740	2240	1970	232
153 1060	1.000	6100	4350	2650	4440	2740	2240	1970	260
153 1070	1.000	7100	4350	2650	4440	2740	2240	1970	278
153 1080	1.000	8100	4350	2650	4440	2740	2240	1970	296
153 1540	1.500	4100	4350	2650	4440	2740	2240	1970	208
153 1550	1.500	5100	4350	2650	4440	2740	2240	1970	232
153 1560	1.500	6100	4350	2650	4440	2740	2240	1970	260
153 1570	1.500	7100	4350	2650	4440	2740	2240	1970	278
153 1580	1.500	8100	4350	2650	4440	2740	2240	1970	296

Aluminyum Köprü Vinç Uygulama Örnekleri

Aluminyum Köprü Vinç Arkeoloji Uygulama Örnekleri

Aluminyum Köprü Vinç Imalat Örnekleri

Alüminyum Köprü Vinç Ana Parça Ağırlıkları

Model	Kapasite	Genişlik	Taşıyıcı Profil		Taşıyıcı Ayaklar	Şarjo	Toplam Ağırlık
Küçük	kg	metre	mm	kg/adet	kg/adet	kg	kg
151 1040	1.000	4	200 x 50	31	24	17	156
151 1050	1.000	5	200 x 50	43	24	17	180
151 1060	1.000	6	220 x 60	57	24	17	208
151 1070	1.000	7	220 x 60	66	24	17	226
151 1080	1.000	8	220 x 60	75	24	17	244
151 1540	1.500	4	200 x 50	31	24	17	260
151 1550	1.500	5	200 x 50	43	24	17	260
151 1560	1.500	6	220 x 60	57	24	17	250
151 1570	1.500	7	220 x 60	66	24	17	250
151 1580	1.500	8	220 x 60	75	24	17	250
Orta
152 1040	1.000	4	200 x 50	31	27	17	162
152 1050	1.000	5	200 x 50	43	27	17	186
152 1060	1.000	6	220 x 60	57	27	17	214
152 1070	1.000	7	220 x 60	66	27	17	232
152 1080	1.000	8	220 x 60	75	27	17	250
152 1540	1.500	4	200 x 50	31	27	17	162
152 1550	1.500	5	200 x 50	43	27	17	186
152 1560	1.500	6	220 x 60	57	27	17	214
152 1570	1.500	7	220 x 60	66	27	17	232
152 1580	1.500	8	220 x 60	75	27	17	250
Yüksek
153 1040	1.000	4	200 x 50	31	50	17	208
153 1050	1.000	5	200 x 50	43	50	17	232
153 1060	1.000	6	220 x 60	57	50	17	260
153 1070	1.000	7	220 x 60	66	50	17	278
153 1080	1.000	8	220 x 60	75	50	17	296
153 1540	1.500	4	200 x 50	31	50	17	208
153 1550	1.500	5	200 x 50	43	50	17	232
153 1560	1.500	6	220 x 60	57	50	17	260
153 1570	1.500	7	220 x 60	66	50	17	278
153 1580	1.500	8	220 x 60	75	50	17	296

Tarihi kentlerde yapılan kazı ve restorasyon çalışmaları aluminyum köprü vinçler olmadan düşünülemez. Taşınabilir olmaları, birkaç kişi ile birlikte hızlı bir şekilde kurulabilme özellikleri ile 3 ton kaldırma kapasitesi sayesinde aluminyum köprü vinçler kazı çalışmalarının vazgeçilmez ekipmanlarıdır.

Aluminyum Portal Vinç kullanan kazı başkanlıkları şunlar:
